網路設備:
- 路由器
- 交換器
- 集線器
- 無線AP
fa0/1 表示 slot/number → 第 0 個插槽的第 1 個 port。
集線器(hub)被當作終端的網路設備,但由於它傳輸效能差,因此目前很少在使用此種網路設備(是很不安全的傳送行為)。共享匯流排(shared bus),可視為資料傳送的通道,只有一個通道,通道共享。每一台電腦可存取匯流排,這種特性稱為共同存取(multiple access)。
網路傳送資料有三種機制:
- 單播傳送(unicast):從來源端電腦只傳送資料給另一台電腦
- 廣播傳送(broadcast):從來源端電腦傳送給所有電腦
- 群波傳送(multicast):從來源端電腦傳送給選定的群組電腦
最常使用的是單播傳送,接著是廣播傳送,群播傳送很少使用。
集線器會有資料碰撞(collision)的問題,由於集線器上的資料匯流排(通道)是共用的,當有資料在集線器上傳送,此時又有其他 PC 往集線器送資料時,這時會有碰撞產生。
碰撞分為 Early collision 與 Late collisions,在傳送資料少於 512 bits 才發生碰撞稱為 Early collision ,大於 512 bits發生碰撞稱為 Late collisions。
CSMA / CD
CSMA - 是防止碰撞機制,PC4 要送出資料之前,要先用 CS 偵測到已經有資料在匯流排上傳遞,PC4 就先暫時不送出資料。 CD - 是偵測碰撞的機制,當碰撞快要發生前,會發出一個 JAM 的訊號(清空)。後退演算法會將兩台電腦下次送出的時間錯開。
交換器(switch)的前身為橋接器(bridge),一般橋接器有兩個 port,這兩個 port 切割兩個碰撞區域。
Mac table 作用 - 使用交換器可以做到資料只傳資料給一台電腦,這樣的傳送機制有效率而且安全,而 mac table 就是協助達成指傳送資料給目的電腦的機制。
一開始 mac table 是空的,交換器會維護電腦 mac 紀錄與對應的 port。

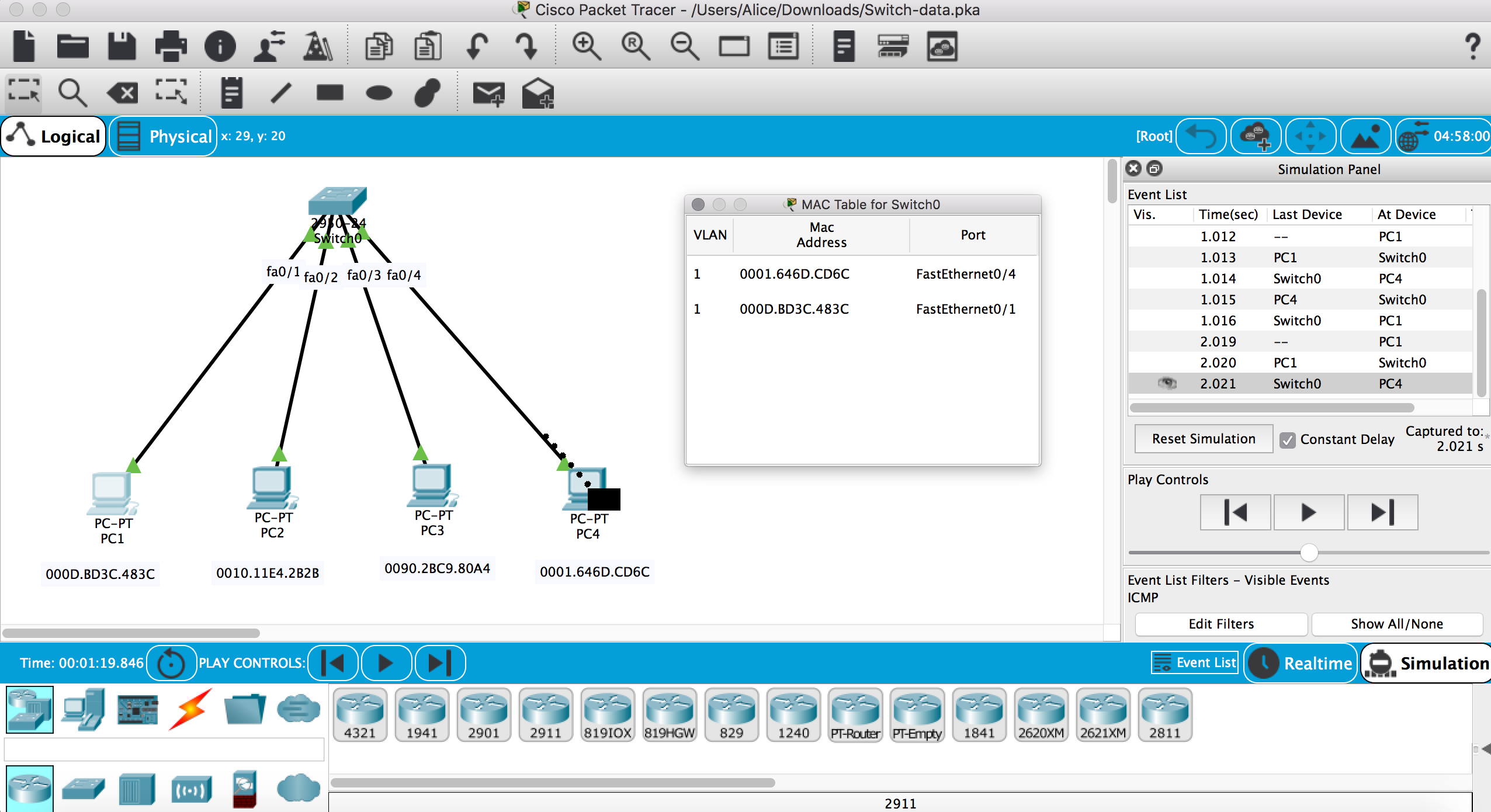

下面是 packet tracer 的截圖。隔了很久又再碰了這個軟體了。(正在試 mac table)
